W skrócie
Okno ochronne to wymienna szybka na końcu rączki, ostatnia powierzchnia między optyką a skórą. Czyści się je po każdym zabiegu: sprężone powietrze na pył, izopropanol na patyczku bezpyłowym na rozprysk. Zabrudzenie nie tłumi wiązki, tylko ją pochłania miejscowo, co wypala powłokę przy natężeniach znacznie niższych niż dla optyki czystej. Okno kosztuje 500 zł i wymienia je użytkownik; to, co jest za nim, wymaga zgłoszenia serwisowego i 2–7 dni roboczych.
„Uszkodzona rączka” jest jedną ze stałych pozycji na naszej liście zgłoszeń serwisowych, obok spadku mocy i awarii chłodzenia. Prawie zawsze zaczyna się od czegoś, co dwa tygodnie wcześniej dało się zetrzeć patyczkiem.
Ostatnia powierzchnia przed skórą

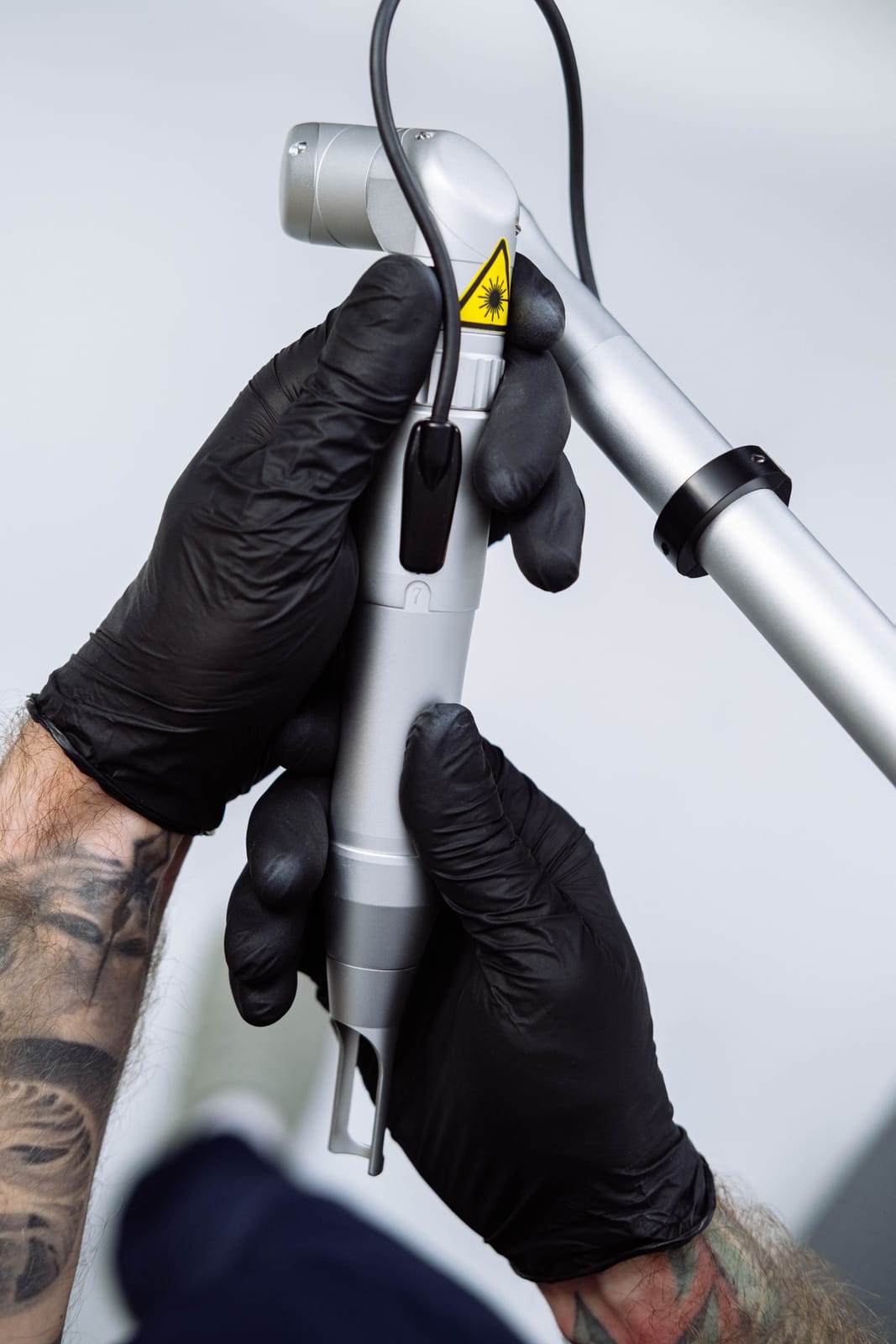

W rączkach Edge i Pico między soczewką a skórą znajduje się osobne, wymienne okno ochronne. Jest tam po to, żeby przyjąć na siebie wszystko, co leci z pola zabiegowego: rozprysk, parę, drobiny naskórka, pigment.
Ta konstrukcja jest dobrą wiadomością, bo przenosi najbardziej narażony element z kategorii „naprawa serwisowa” do kategorii „część zużywalna”. Jest też pułapką, bo element, który można wymienić, bywa traktowany jak element, o który nie trzeba dbać.
Reszta toru zależy od konstrukcji. W Edge i Pico rezonator zostaje w korpusie, a do rączki idzie ramię optyczne z lustrami, czyli więcej powierzchni, które ktoś musi utrzymać w czystości, za to wszystkie zamknięte. W laserze kompaktowym ramienia nie ma wcale. Wspólne jest tylko to, co jest na samym końcu, i to jedyne, co widzi operator.
Brud się przypala, a nie zmywa
Intuicja podpowiada, że brudna szybka po prostu przepuszcza mniej światła, tak jak brudna szyba w samochodzie. Gdyby tak było, konsekwencją byłby wyłącznie słabszy zabieg.
Dzieje się co innego. Zanieczyszczenie pochłania.
Drobina osadu nagrzewa się od impulsu i generuje w powłoce nośniki swobodne, które pochłaniają kolejną porcję energii; proces ucieka termicznie i kończy się przebiciem powłoki. Autorzy pracy, która ten mechanizm opisała, podsumowali go zdaniem, które warto znać: praktyczny próg zniszczenia optyki wyznacza jej czystość, a nie właściwości materiału ani absorpcja powłoki. Zanieczyszczone próbki niszczyły się przy natężeniach o rzędy wielkości niższych niż czyste.
Uczciwa uwaga do tej pracy: badano wiązkę ciągłą o mocy 17 kW przy 1070 nm, a nie impuls nanosekundowy z Q-Switcha. Mechanizm przenosi się na nasz przypadek, liczby nie. Wniosek jest jakościowy i wystarczający: powierzchnia, na której coś leży, wytrzymuje istotnie mniej niż czysta.
Objaw pośredni jest przy tym ten sam, co przy innych przyczynach spadku mocy: mniej energii dociera do plamki, operator to nadrabia, a ekran nadal pokazuje wartość ustawioną.
Procedura: czym, jak i kiedy
Przy wyłączonym urządzeniu, po każdym zabiegu:
- Sprężone powietrze: najpierw. Zdmuchnięcie luźnego pyłu jest bezkontaktowe, więc nie ma jak zarysować powierzchni. Wszystko, co zejdzie na tym etapie, nie wymaga już dotykania okna.
- Izopropanol na patyczku bezpyłowym: na osad, który został. Patyczek bezpyłowy, nie kosmetyczny: chodzi o to, żeby nie zostawić włókien na powierzchni, przez którą zaraz przejdzie impuls.
- Oględziny pod światło: okno czyste jest przezroczyste bez smug. Matowy ślad, którego nie da się usunąć, to ślad wypalony, nie brud.
„Po każdym zabiegu” nie jest przesadą, tylko wynika z fizyki poprzedniego akapitu. Świeży rozprysk schodzi rozpuszczalnikiem. Rozprysk, w który trafi kolejny impuls, zostaje wpalony w powłokę i wtedy jedyną opcją jest wymiana.
Złe czyszczenie szkodzi bardziej niż brak
To jest zastrzeżenie do wszystkiego powyżej i trzeba je postawić wprost, bo pierwszy odruch po przeczytaniu takiego tekstu bywa gorszy od problemu.
Do listy zanieczyszczeń obniżających wytrzymałość optyki literatura zalicza nie tylko pył i filmy węglowodorowe, ale też pozostałości po czyszczeniu. Ręcznik papierowy zostawia włókna i rysy. Chusteczka higieniczna zostawia pył i substancje natłuszczające. Palec zostawia tłuszcz, czyli warstwę pochłaniającą, dokładnie w środku apertury. Tarcie na sucho wciera pył w powłokę zamiast go usunąć.
Stąd kolejność w procedurze: najpierw bezkontaktowo, kontakt dopiero na to, co zostało. Im rzadziej dotykasz powierzchni, tym dłużej ona żyje, przy czym „rzadziej dotykać” nie znaczy „rzadziej sprawdzać”.
Odbicie wsteczne, scenariusz rzadszy
Krąży w tej branży opowieść o świetle, które odbija się od skóry, wraca do rezonatora i niszczy laser. Jako nagłówek jest to straszenie, więc odłóżmy go i zostawmy to, co jest prawdziwe.
Skóra rozprasza. Powierzchnia płaska i metaliczna odbija kierunkowo: kolczyk, zamek, pierścionek, narzędzie leżące w polu, źle ustawiona osłona. Wiązka odbita w taki sposób wraca w tor optyczny zamiast rozproszyć się w otoczeniu, a tor optyczny nie jest na to projektowany. Skutek zależy od tego, co odbiło i pod jakim kątem, więc zasada obowiązuje bez wyjątków zamiast stopniowania.
Praktyczny wniosek jest krótki i pokrywa się z tym, co i tak wynika z zasad bezpiecznej pracy: biżuteria i metal wychodzą z pola zabiegowego, nie z drogi wiązki „mniej więcej”.
Rachunek: okno kontra przestój
| Okno ochronne | Soczewka / kryształ KTP | |
|---|---|---|
| Koszt części | 500 zł | ok. 500 zł · inne marki 570 zł |
| Kto wymienia | użytkownik, w gabinecie | serwis |
| Czas | minuty | 2–7 dni roboczych plus kurier |
| Grafik | bez zmian | sesje do przełożenia |
Sama kwota nie jest tu argumentem, bo części kosztują podobnie. Argumentem jest druga i trzecia linijka. Okno wymieniasz między klientkami. Wszystko, co jest za oknem, zaczyna się od zgłoszenia serwisowego, a kończy tydzień później; urządzenie zastępcze łagodzi to, ale trzeba je zamówić, i nadal jest to tydzień, w którym pracujesz na cudzym sprzęcie.
Nasza opinia. Dwie minuty po zabiegu wobec tygodnia bez urządzenia. Z rzeczy, które operator robi codziennie, czyszczenie okna ma najlepszą relację czasu do uniknionego kosztu.
Jeden warunek. W gabinecie, w którym pracuje kilka osób na zmiany, procedura ustna nie zadziała; musi być punktem na karcie zamknięcia dnia, z podpisem, tak samo jak dezynfekcja. Odpowiedzialność rozłożona na trzy osoby jest odpowiedzialnością niczyją.
Źródła
- Brown A, Bernot D, Ogloza A, Olson K, Thomas J, Talghader J. Physical origin of early failure for contaminated optics. Sci Rep 2019;9:635. Zanieczyszczenia cząstkami węgla (ok. 7 µm) i stali (35–40 µm) na powłokach tlenkowych i zwierciadłach Bragga; mechanizm absorpcji swobodnonośnikowej i ucieczki termicznej; pomiary wiązką ciągłą 1070 nm o mocy 17 kW.
- Paschotta R. Laser-induced Damage. RP Photonics Encyclopedia. Pył, filmy węglowodorowe i pozostałości po czyszczeniu obniżają próg zniszczenia o rzędy wielkości; praktyczny próg wyznacza czystość powierzchni.
- Procedura czyszczenia i wymiany okna ochronnego w rączkach Modestic Edge i Pico (izopropanol, patyczek bezpyłowy, sprężone powietrze; wymiana po stronie użytkownika, 500 zł).
- Cennik serwisu Modestic. Wymiana soczewki / kryształu KTP ok. 500 zł (Modestic), 570 zł (inne marki), czas realizacji 2–7 dni roboczych.
Najczęstsze pytania
Co to jest okno ochronne w rączce lasera?
Wymienna szybka zamykająca tor optyczny rączki od strony skóry. Jest ostatnią powierzchnią, przez którą przechodzi wiązka, i to na niej osiada rozprysk, para i pył z zabiegu. Chroni soczewkę i resztę toru optycznego, a użytkownik wymienia ją samodzielnie.
Czym czyścić optykę rączki lasera?
Sprężonym powietrzem na pył oraz izopropanolem na patyczku bezpyłowym na osad i rozprysk. Nigdy na sucho, nigdy ręcznikiem papierowym ani chusteczką higieniczną, nigdy palcem. Czyszczenie wykonuje się przy wyłączonym urządzeniu.
Jak często czyścić okno ochronne?
Po każdym zabiegu. Rozprysk usunięty od razu schodzi rozpuszczalnikiem; rozprysk, w który trafi kolejny impuls, zostaje wypalony w powłokę i wtedy jedynym wyjściem jest wymiana okna.
Dlaczego zabrudzona optyka niszczy się przy niższej energii?
Bo zanieczyszczenie pochłania światło zamiast je przepuszczać. Nagrzana drobina generuje w powłoce nośniki swobodne, te pochłaniają jeszcze więcej energii i proces ucieka termicznie. W badaniach optyki laserowej zniszczenie zanieczyszczonych powierzchni następuje przy natężeniach o rzędy wielkości niższych niż dla powierzchni czystych; praktyczny próg wytrzymałości optyki wyznacza czystość, a nie materiał.
Ile kosztuje wymiana okna ochronnego?
Okno kosztuje 500 zł i wymienia je użytkownik w gabinecie. Dla porównania wymiana soczewki lub kryształu KTP to ok. 500 zł u nas i 570 zł w innych markach, ale wykonuje ją serwis, więc dochodzi zgłoszenie, kurier i 2–7 dni roboczych przestoju.
