W skrócie
Aktywny Q-Switch to zawór w rezonatorze sterowany z zewnątrz: komórka Pockelsa napędzana wysokim napięciem albo modulator akustooptyczny. Sterownik decyduje, kiedy otworzyć rezonator, więc energia i moment impulsu są powtarzalne. W Modestic Edge rozrzut wynosi 3–5 % wobec 10–15 % w układzie pasywnym, a impuls ma 6 ns.
Kto naciska spust — na tym polega cała różnica między dwoma układami Q-Switch. W pasywnym nikt, bo kryształ wyzwala się sam. W aktywnym robi to płyta sterująca, i dopiero od tego momentu można mówić o powtarzalnej dawce.
Zawór, którym ktoś steruje

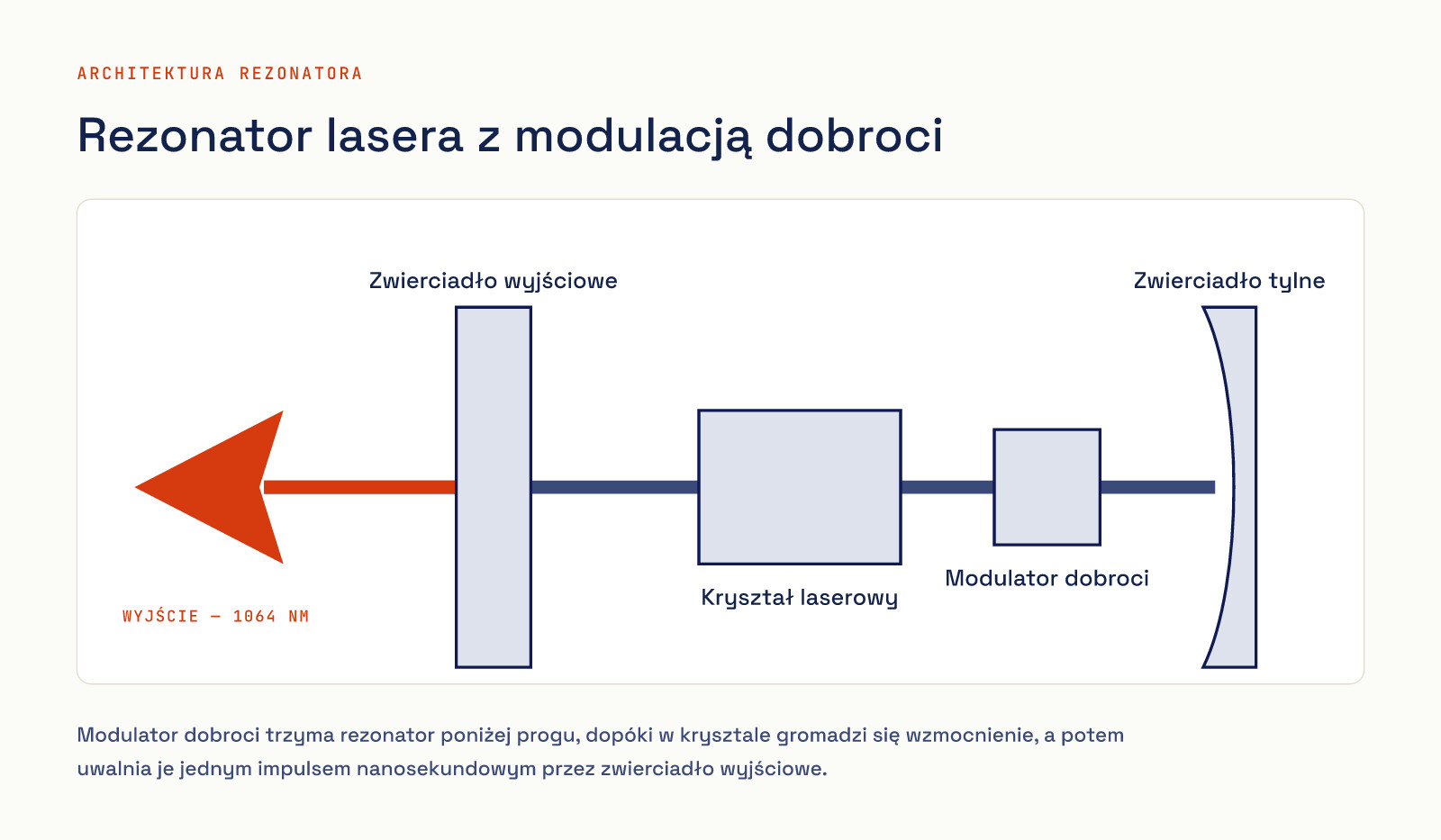

Zadanie jest to samo i po polsku nazywa się modulacją dobroci rezonatora. Trzymać rezonator zamknięty, dopóki pręt nie zgromadzi energii, i otworzyć go na kilka nanosekund.
Inny jest wyzwalacz.
Zamiast elementu, który otwiera się wtedy, kiedy sam się nasyci, jest element otwierany sygnałem. Skoro moment otwarcia ustala sterownik, każdy impuls startuje w tej samej fazie cyklu pompowania, a energia przestaje zależeć od tego, w jakiej temperaturze jest akurat kryształ. Z tej jednej rzeczy biorą się wszystkie pozostałe różnice, łącznie z tym, ile kosztuje serwis takiego układu.
Komórka Pockelsa i modulator akustooptyczny

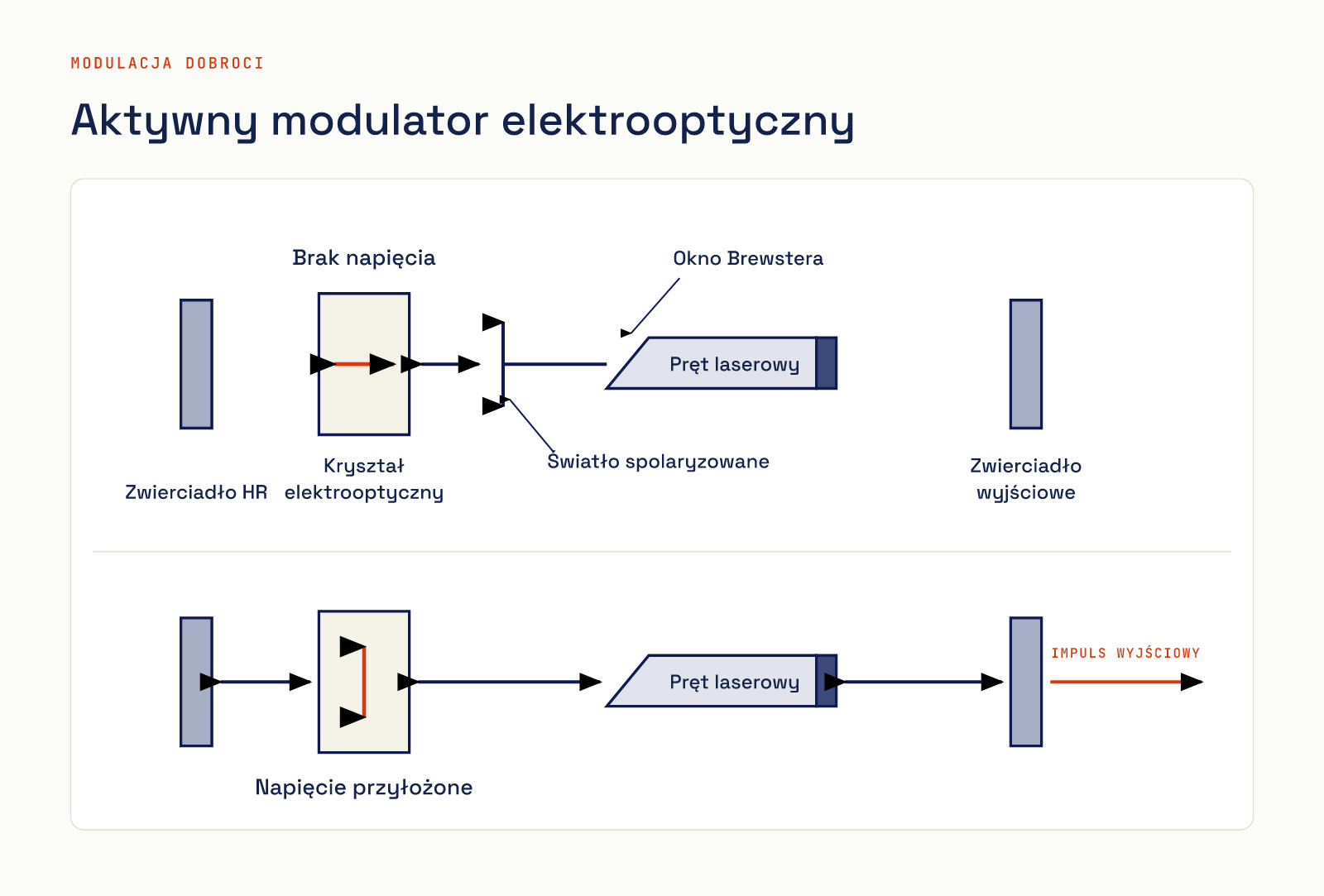

W praktyce stosuje się dwa rozwiązania. Komórka Pockelsa to kryształ elektrooptyczny, który pod wysokim napięciem skręca polaryzację światła; w parze z polaryzatorem działa jak migawka otwierana napięciem. Modulator akustooptyczny działa inaczej: fala dźwiękowa w krysztale tworzy siatkę, która odchyla wiązkę na bok, a wyłączenie fali otwiera drogę rezonatorowi.
Pierwsze rozwiązanie znosi wyższe energie i daje krótsze impulsy, drugie jest wygodniejsze w sterowaniu częstotliwością. W opublikowanym układzie z modulatorem akustooptycznym autorzy regulowali częstotliwość w zakresie od 10 Hz do 10 kHz, a szerokość impulsu od 40 do 150 ns — nie są to parametry urządzenia kosmetycznego, ale dobrze pokazują, co daje sterowanie: rzeczy, które w układzie pasywnym są ustalone raz na zawsze, stają się nastawą.
Skąd wiemy, że Edge jest sterowany?
Bo to stoi w dokumentacji serwisowej, a nie w folderze.

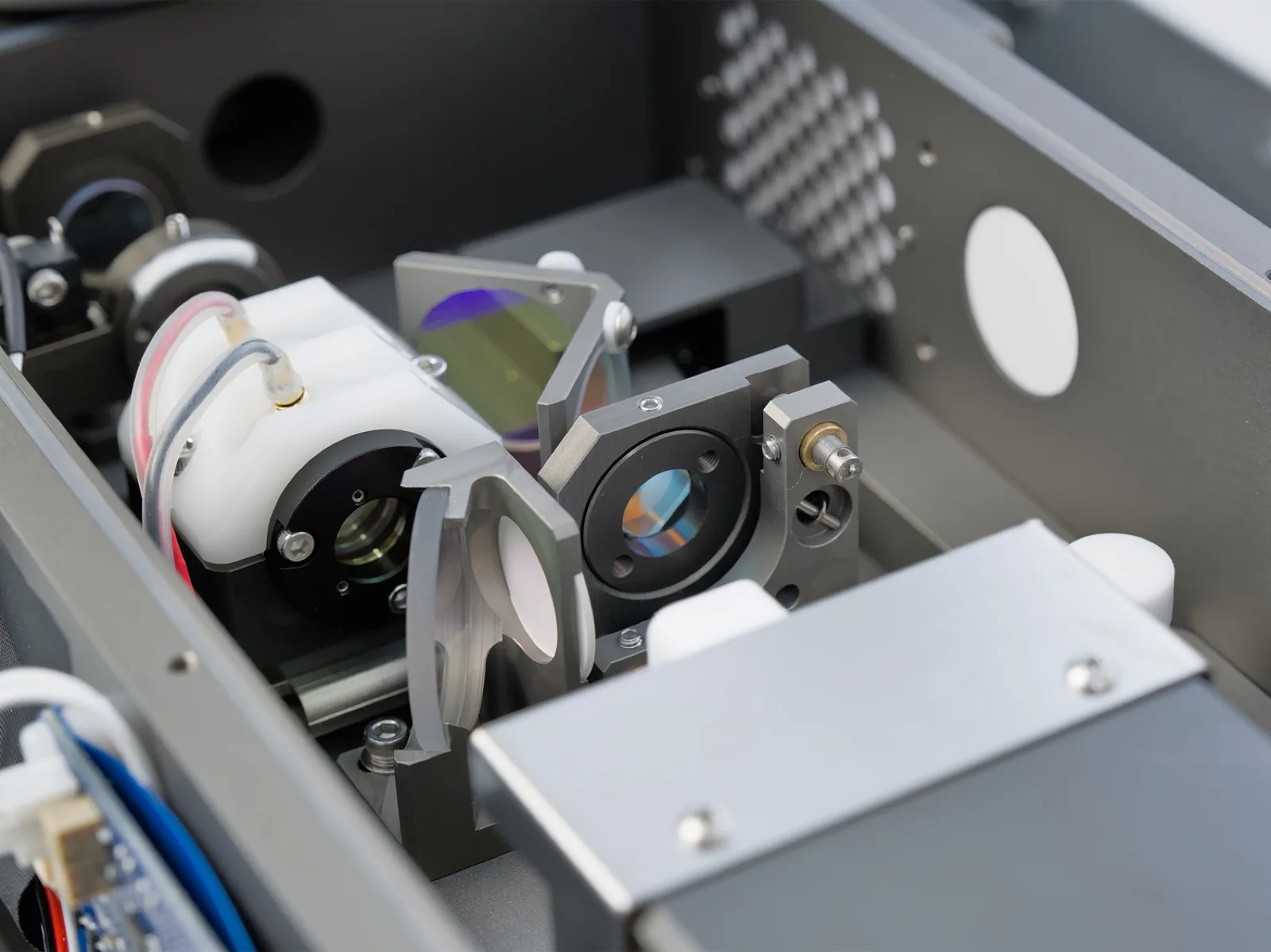

W instrukcji serwisowej HS-290, w części o układzie Q-Switch, opisane jest zasilanie przełącznika napięciem −400 V podawanym dynamicznie z płyty sterującej. Zawór dostaje więc sygnał z zewnątrz, a to jest dokładnie definicja układu aktywnego. Nie jest to zdanie z naszej broszury, tylko z dokumentu, który dostaje serwis, i dlatego można je sprawdzić.
Piszemy o tym osobno, bo w tej klasie sprzętu „aktywny Q-Switch” bywa słowem w tabeli, którego nikt nie umie poprzeć. Jeśli kupujesz laser od kogokolwiek, poproś o tę część dokumentacji albo o wskazanie, skąd przełącznik bierze sygnał. Wersja bez odpowiedzi jest też odpowiedzią.
Co realnie daje kontrola?
Powtarzalną energię. W kartach podajemy 3–5 % rozrzutu przy Edge wobec 10–15 % przy układzie pasywnym. Praktyczny zysk nie polega na tym, że impuls jest mocniejszy, tylko na tym, że dwudziesty impuls przejścia jest taki sam jak pierwszy, więc możesz pracować bliżej granicy parametrów bez loterii.
Podział strzału na pakiety. Sterownik może otworzyć zawór kilka razy w jednym cyklu, więc jeden strzał da się rozłożyć na sub-impulsy o różnej energii. To jest druga dźwignia obok samej energii: zamiast podnosić cały strzał, zmieniasz jego rozkład.
Rączkę bez rezonatora. Skoro przełącznik potrzebuje zasilania i sterowania, rezonator zostaje w korpusie, a do rączki idzie ramię optyczne. Rączka jest lżejsza, co po ośmiu godzinach pracy jest argumentem samym w sobie.
Czego kontrola nie daje?
Nie zmienia fizyki impulsu. Sterownik skraca i porządkuje, ale nanosekundy pozostają nanosekundami: 6 ns w Edge wobec 10 ns w Ultra. Laser pikosekundowy nie jest „lepiej sterowanym Q-Switchem”, tylko inną konstrukcją, w której impulsu nie wycina zawór. Rozpisaliśmy to przy weryfikacji lasera pikosekundowego.
Nie gwarantuje też wyniku klinicznego. Stabilna dawka pozwala pracować powtarzalnie i bliżej granicy, ale o tym, czy pigment zejdzie, decyduje jego skład, głębokość i to, ile energii realnie trafia w plamkę — o czym piszemy przy fluencji.
Co się w tym psuje?
Teraz druga strona rachunku. Aktywny układ to więcej elementów, a każdy z nich może zawieść. Przełącznik ma własne zasilanie wysokiego napięcia, sterowanie i optykę, którą trzeba utrzymać w czystości; do tego dochodzi ramię optyczne z lustrami, którego w laserze kompaktowym nie ma wcale.
W praktyce serwisowej nie widzimy z tego powodu lawiny napraw, ale nie mamy też statystyki, którą moglibyśmy tu podać: nasza flota jest za mała, żeby porównać awaryjność obu architektur w sposób, który cokolwiek znaczy. Kto podaje takie liczby bez próby, zgaduje.
Nasza opinia: za aktywny Q-Switch płaci się głównie za powtarzalność, nie za moc. Jeśli Twoja praca to pojedyncze brwi w środku zakresu parametrów, ta powtarzalność nie zwróci różnicy w cenie. Jeśli robisz duże tatuaże i pracujesz blisko granicy, zwraca się przy pierwszej serii, w której nie musisz zgadywać, czy słabszy efekt to pigment, czy akurat ten impuls.
Źródła
- Instrukcja serwisowa HS-290 A13, część 5.13 (Shanghai Apolo Medical Technology) — przełącznik zasilany −400 V dynamicznie z płyty sterującej.
- Chen J i wsp. Near-diffraction-limited, high-energy, electro-optically Q-switched Nd:YAG Innoslab laser based on a slab BBO Pockels cell. Opt Express 2026;34(1):1747–1768.
- Jung U i wsp. Fully customized photoacoustic system using doubly Q-switched Nd:YAG laser and multiple axes stages. Sensors 2022;22:2621 — sterowanie częstotliwością 10 Hz–10 kHz i szerokością impulsu 40–150 ns w układzie akustooptycznym.
- Park S, Hyeon J, So H. Strategic selection of multi-parametric laser settings and clinical endpoints in dermatology. Lasers Med Sci 2026;41:137.
zobacz parametry Modestic Edge
Najczęstsze pytania
Co to jest aktywny Q-Switch?
To zawór optyczny w rezonatorze, otwierany sygnałem z zewnątrz, a nie samoczynnie. Najczęściej jest to komórka Pockelsa, czyli kryształ elektrooptyczny sterowany wysokim napięciem, albo modulator akustooptyczny, w którym falę światła odchyla fala dźwiękowa w krysztale.
Dlaczego aktywny Q-Switch daje stabilniejszą energię?
Bo moment otwarcia rezonatora nie zależy od tego, kiedy nasyci się kryształ w układzie pasywnym, tylko od sygnału sterownika, który przychodzi zawsze w tej samej chwili cyklu pompowania. W Modestic Edge stabilność emisyjna wynosi 3–5 %, w laserze kompaktowym z układem pasywnym 10–15 %.
Czym są konfigurowalne pakiety energii?
Jeden strzał podzielony na kilka sub-impulsów o zadanej energii, na przykład mocniejszy pierwszy i słabsze kolejne. Jest to możliwe, bo sterownik może otworzyć zawór kilka razy w jednym cyklu. W układzie pasywnym pakiet jest zawsze taki sam, bo nikt nim nie steruje.
Czy aktywny Q-Switch skraca impuls?
W praktyce tak, choć nie jest to magia sterownika: krótszy impuls wynika z całej konstrukcji rezonatora. W naszych urządzeniach jest to 6 ns w Modestic Edge wobec 10 ns w Modestic Ultra. Nanosekundy pozostają jednak nanosekundami; laser pikosekundowy to inna konstrukcja, a nie mocniej sterowany Q-Switch.
