W skrócie
Pasywny Q-Switch, po polsku pasywna modulacja dobroci, to kryształ wstawiony do rezonatora: najczęściej Cr⁴⁺:YAG, w literaturze nazywany absorberem nasycalnym. Blokuje światło, dopóki nie nasyci się energią, a wtedy nagle staje się przezroczysty i wypuszcza impuls. Nikt tym nie steruje, więc energia i moment wyzwolenia zmieniają się z impulsu na impuls; w Modestic Ultra rozrzut wynosi 10–15 %.
W laserze z pasywnym Q-Switchem nie ma niczego, co wydaje impulsowi polecenie. Nie ma sterownika, przekaźnika ani wyzwalacza. Jest kryształ, który sam decyduje, kiedy wypuścić światło, i prawie wszystko, co czujesz przy fotelu, wynika z tego jednego faktu.
Co w ogóle robi Q-Switch?
Pręt Nd:YAG pompowany lampą magazynuje energię. Gdyby rezonator był przez cały czas otwarty, laser oddawałby ją długim, słabym błyskiem, który skórę tylko podgrzewa. Q-Switch jest zaworem: trzyma rezonator zamknięty, dopóki w pręcie nie zbierze się dużo energii, a potem otwiera go na krótko. Po polsku nazywa się to modulacją dobroci rezonatora i termin jest lepszy niż angielski skrót, bo mówi, co się przełącza. Ta sama energia wychodzi w kilkanaście miliardowych części sekundy, więc moc chwilowa idzie w megawaty i pigment pęka mechanicznie, zamiast się gotować.
Różnica między pasywnym a aktywnym układem sprowadza się do tego, co ten zawór otwiera. W aktywnym robi to sterownik, o czym piszemy w tekście o aktywnym Q-Switchu. W pasywnym nie robi tego nikt.
Kryształ, który sam się otwiera

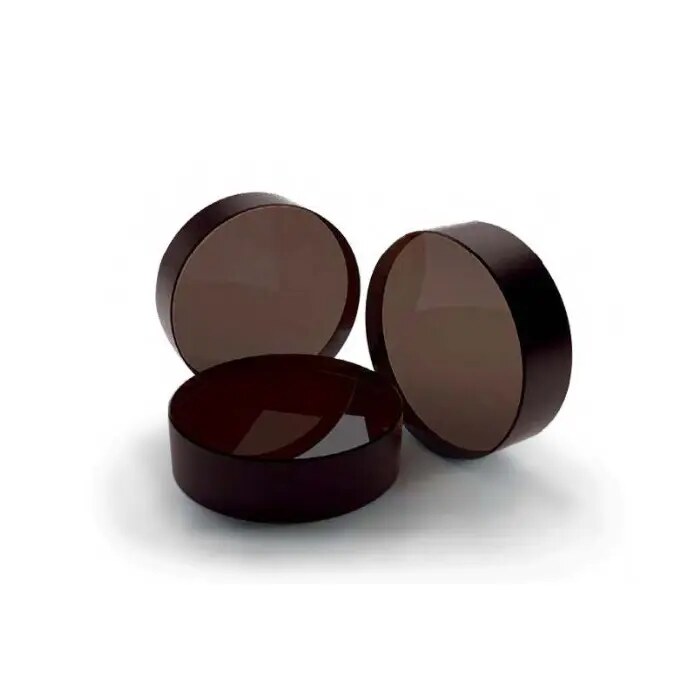

Rolę zaworu pełni kryształ, w laserach Nd:YAG praktycznie zawsze Cr⁴⁺:YAG. W literaturze nazywa się go absorberem nasycalnym i nazwa mówi dokładnie tyle, ile robi: pochłania, aż się nasyci. Ma własność, która brzmi jak sztuczka: przy słabym świetle jest ciemny, a im więcej światła pochłonie, tym mniej pochłania dalej. Po przekroczeniu pewnego natężenia nasyca się i staje się niemal przezroczysty.
Cykl wygląda więc tak. Lampa pompuje pręt, w rezonatorze narasta światło, kryształ je tłumi i nie pozwala laserowi ruszyć. Natężenie rośnie dalej, aż kryształ się nasyca; w tym momencie straty znikają skokowo, a cała zmagazynowana energia wychodzi jednym impulsem. Kryształ wraca do stanu ciemnego i cykl zaczyna się od nowa.
Nie ma tu żadnego napięcia sterującego ani sygnału z płyty. Dlatego układ jest tani, odporny i mieści się w kilku centymetrach, a jego wadą jest dokładnie to samo: nie da się mu powiedzieć, kiedy ma strzelić.
Dlaczego rączka jest ciężka?
Skoro kryształ musi siedzieć w rezonatorze, a rezonator to pręt, lampa i lustra, to całość da się zapakować w jedną obudowę. W laserach kompaktowych pakuje się ją do głowicy zabiegowej, bo tak jest taniej i prościej niż prowadzić wiązkę ramieniem optycznym.
Stąd bierze się test, który opisujemy przy porównaniu obu układów: podnieś rączkę. Ciężka rączka przy niewielkim korpusie oznacza, że rezonator jest w środku. Zrobiliśmy ten test na własnym Modestic Ultra, w serwisie, i tak właśnie jest zbudowany. Zastrzeżenie, żeby nie robić z tego prawa fizyki: to konsekwencja typowej konstrukcji, a nie zasada, której nikt nie może złamać.
Skąd bierze się rozrzut energii?
Moment wyzwolenia zależy od tego, kiedy kryształ się nasyci, a to zależy od natężenia w rezonatorze, temperatury kryształu i stanu pręta. Wszystkie trzy pływają w trakcie pracy. Efekt jest taki, że kolejne impulsy nie są identyczne: różnią się energią, a przy dłuższej serii także momentem, w którym padają.
W kartach produktowych nazywamy to stabilnością emisyjną i podajemy wprost: 10–15 % przy Ultra z pasywnym układem, 3–5 % przy Edge z aktywnym. To nie jest ocena jakości wykonania, tylko cecha architektury: układ, który wyzwala się sam, nie ma jak trzymać dawki co do procenta.
Co to znaczy przy fotelu?
Rozrzut kilkunastu procent liczy się wtedy, gdy pracujesz blisko granicy. Jeśli ustawiasz parametry tuż nad progiem, przy którym pigment reaguje, część impulsów wypada poniżej i sesja jest słabsza, niż wynikałoby z ekranu. Jeśli pracujesz tuż pod granicą tolerancji skóry, część impulsów wypada powyżej.
W środku zakresu, przy brwiach i płytkim pigmencie, ta sama liczba nie zmienia niczego, co dałoby się zobaczyć. Dlatego laser kompaktowy z pasywnym Q-Switchem jest sensownym narzędziem do usuwania makijażu permanentnego, a przestaje nim być tam, gdzie liczy się powtarzalna dawka na dużej powierzchni.
Praktyczny wniosek jest nudny i dlatego się go pomija: przy pasywnym układzie nie pracuj na krawędzi parametrów, bo krawędź jest ruchoma. Zostaw margines, który zmieści rozrzut.
Czego nie wiemy?
Rozrzut 10–15 % podajemy za specyfikacją, a nie za własnym pomiarem. Nie mamy przebiegu z oscyloskopu dla naszego egzemplarza, na którym byłoby widać rozkład energii kolejnych stu impulsów, i dopóki go nie zrobimy, jest to liczba producenta, a nie nasza. Miernik na przeglądzie mierzy energię średnią, nie jej rozrzut.
Nasza opinia: pasywny Q-Switch kupuje się świadomie za prostotę, nie w zastępstwie aktywnego. Mniej elementów to mniej rzeczy do zepsucia i niższa cena, a przy typowej pracy PMU nie tracisz na tym nic, czego klient by nie wybaczył. Przestaje to być prawdą w gabinecie, który codziennie robi duże tatuaże i pracuje przy górnym zakresie energii; tam ruchoma krawędź kosztuje realne sesje.
Źródła
- Wang H i wsp. Passively Q-switched Nd³⁺:YVO₄/Cr⁴⁺:YAG two-dimensional laser array. Opt Lett 2025;50(17):5674–5677 — Cr⁴⁺:YAG jako standardowy absorber nasycalny.
- Zhang Z i wsp. Nonlinear optical response of tungsten carbide thin film as saturable absorber at 1 μm and its application for passively Q-switched Nd:YAG lasers. Nanomaterials 2025;15:605 — mechanizm nasycania absorbera.
- Park S, Hyeon J, So H. Strategic selection of multi-parametric laser settings and clinical endpoints in dermatology. Lasers Med Sci 2026;41:137.
zobacz parametry Modestic Ultra
Najczęstsze pytania
Co to jest pasywny Q-Switch?
To element optyczny w rezonatorze lasera, najczęściej kryształ Cr⁴⁺:YAG, który pochłania światło do momentu nasycenia, a po nasyceniu przepuszcza je niemal bez strat. Dzięki temu energia gromadzi się w pręcie i wychodzi jednym krótkim impulsem, bez żadnej elektroniki sterującej.
Dlaczego pasywny Q-Switch ma większy rozrzut energii?
Bo moment wyzwolenia zależy od tego, kiedy kryształ się nasyci, a to zmienia się z impulsu na impuls wraz z temperaturą i stanem pręta. Nic tego nie synchronizuje, więc kolejne strzały różnią się energią. W Modestic Ultra podajemy stabilność emisyjną 10–15 %, w laserze z aktywnym Q-Switchem jest to 3–5 %.
Czy pasywny Q-Switch jest gorszy od aktywnego?
Jest prostszy i tańszy, a nie gorszy w każdym zastosowaniu. Przy makijażu permanentnym i płytkim pigmencie pracuje się blisko środka zakresu energii, gdzie rozrzut kilkunastu procent nie decyduje o wyniku. Znaczenie rośnie, gdy pracujesz przy górnej granicy parametrów albo potrzebujesz powtarzalnej dawki co do procenta.
Po czym poznać laser z pasywnym Q-Switchem?
Po ciężarze rączki i wielkości urządzenia. Jeśli cały rezonator siedzi w głowicy, rączka jest ciężka, a korpus mieści się na stoliku. Tak jest w naszym Modestic Ultra i sprawdziliśmy to na własnym egzemplarzu, w serwisie. Nie jest to prawo fizyki, tylko konsekwencja konstrukcji, którą łatwo zobaczyć.
